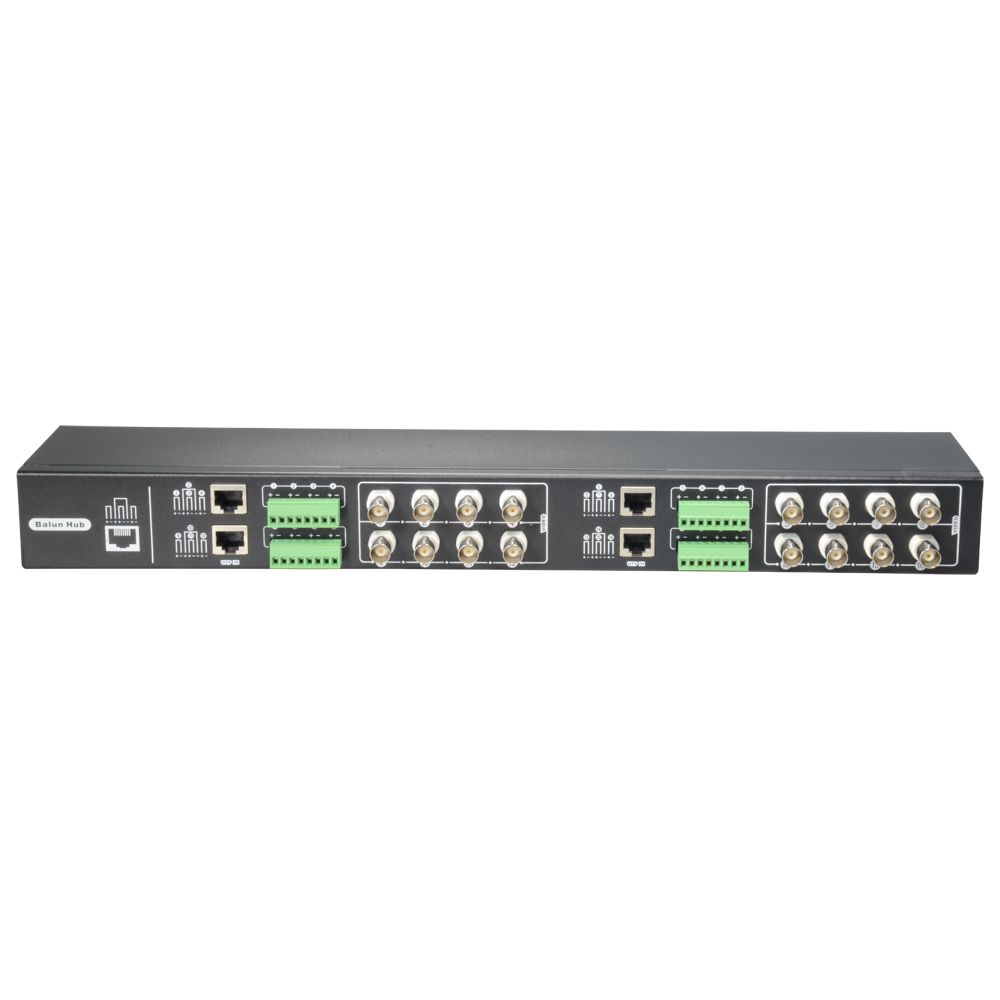

Transceptor pasivo de vídeo por par trenzado de 16 canales, optimizado para vídeo de alta definición HDTVI / HDCVI / AHD / CVBS. Puede funcionar como emisor o como receptor, y permite transmitir la señal de hasta cuatro cámaras de vídeo por un único cable UTP.
El adaptador tiene 16 conectores BNC, para conectar a un videograbador. Incluye 16 baluns individuales BA612P-HAC para conectar a cada cámara.
Por otra parte, dispone 4 conectores para cable UTP, bien por dos RJ45 o bien por 4 clemas de 4 contactos +/-, para la conexión del cable por hilos.
La longitud máxima entre el extremo que se conecta a la cámara y el extremo que se conecta a la salida de vídeo es: HDTVI 190/190/180/180 m (720p/1080p/5Mpx/ 4K), HDCVI 440/230/230/190 m (720p/1080p/4Mpx/ 4K) y AHD 320/250/200 m (720p/1080p/5Mpx).
Posibilidad de montaje en rack 19".
| Entrada Tx / Salida Rx | 16 conectores BNC hembra para vídeo | | Salida Tx / Entrada Rx | 4 conectores RJ45 o 16 conectores por clema para cable UTP CAT5 |
| Ancho de banda | DC hasta 42 MHz |
| Formato de vídeo | NTSC, PAL, SECAM |
| Impedancia | BNC 75 Ω, UTP 100 Ω |
| Distancia | HDTVI 190/190/180/180 m (720p/1080p/5Mpx/ 4K), HDCVI 440/230/230/190 m (720p/1080p/4Mpx/ 4K)
AHD 320/250/200 m (720p/1080p/5Mpx) CVBS 400 m |
| Alimentación | Pasivo (No requiere) |
| Dimensiones | 45 (Al) x 430 (An) x 85 (Fo) mm |
| Peso | 1250 g |
